Windpark Brugger zwischen Hohenzell und Miegersbach

Planung

  • Geplante Anzahl an Windrädern: 5 Nordex je 2,4MW
  • Gesamtkosten ca. 20 Millionen Euro
  • Nabenhoehe: 140m
  • Gesamtöhe der Windräder: 198m
  • Rotorblattlaenge: 57m
  • Abstand zu Wohnhäusern Hohenzell, Hadersried, Sixtnitgern, Tremmel: ca.1000m
  • Projektierung: Firma Uhl
  • Grundstückseigentümer: Stadt Augsburg


Zur Verdeutlichung der Abstaende und Lage des Windparks eine Karte:



Technische Daten
  • Typ: 5 Nordex je 2,4MW
  • Rotordurchmesser: 117m Gewicht mit Nabe 58,7 Tonnen
  • Rotorblattlaenge: 57m Gewicht 10,4 Tonnen
  • Nabenhoehe: 140m davon 91m Betonfertigteile und 46m Stahlrohrturm
  • Gesamtöhe der Windräder: 198m
  • Gewicht von Maschinenhaus mit Generator: 106 Tonnen
  • Fundament: Ca. 590 Kubikmeter Beton und 90 Tonnen Eisen

Die Gegner

http://bi-wald.blogspot.de/p/plandaten- ... dpark.html
Viele Argumente sind aus der Luft gegriffen und scheinen hauptsaechlich Propagana fuer Nicht-Sachkundige zu sein, den waere hier sachlich argumentiert stuenden nicht sehr viele Argumente dagegen.
In Bayern haben wir meist Westwind, d.h. der haeufig als Gegenargument angefuehrte Infraschall koennte hauptsaechlich den Ort Sixnitgern betreffen.
Die hier benutzen Nordexanlagen besitzen doppelt gespeiste Asynchrongeneratoren OHNE Neodymmagnete, siehe hier.


Bauverlauf

Mittwoch 3. September
Am ersten der 140m hohen Masten werden die Rotorblaetter montiert.

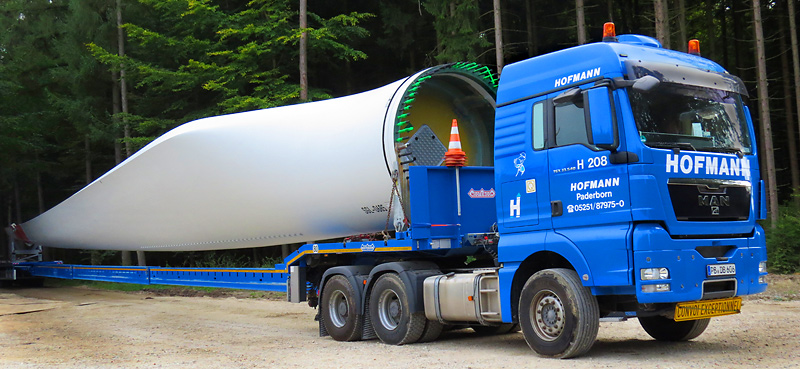

Jedes Blatt kommt auf einem LKW:

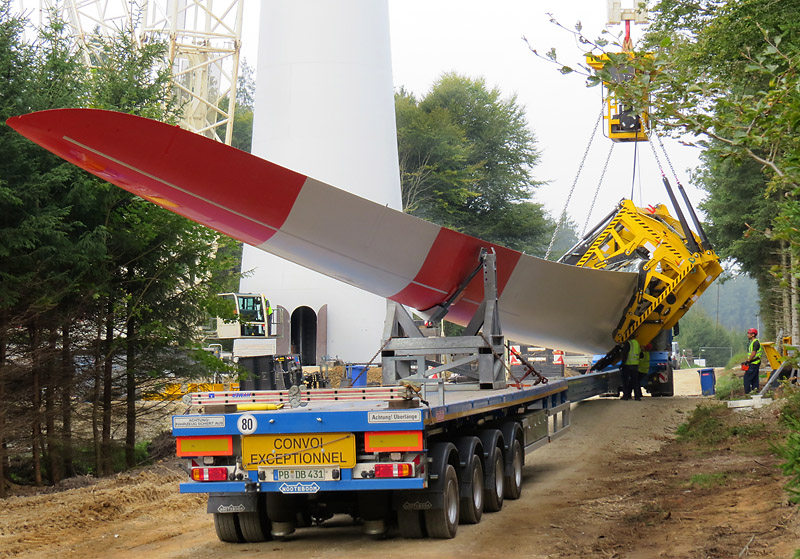

Der Kran-Arm besitzt ein eigenes Aggregat zum Antrieb einer Hydraulikpumpe die fuer aufwendie Bewegungs-Mechanik des Arms benoetig wird.

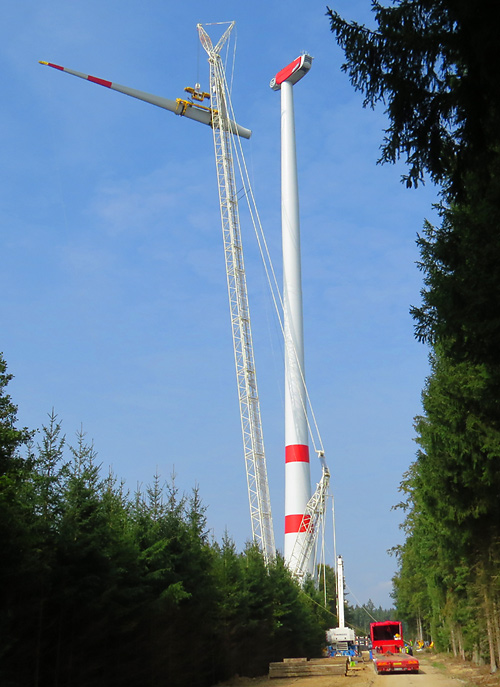

Das Rotorblatt muss exakt im Arm positioniert werden dann geht es vorsichtig nach oben.

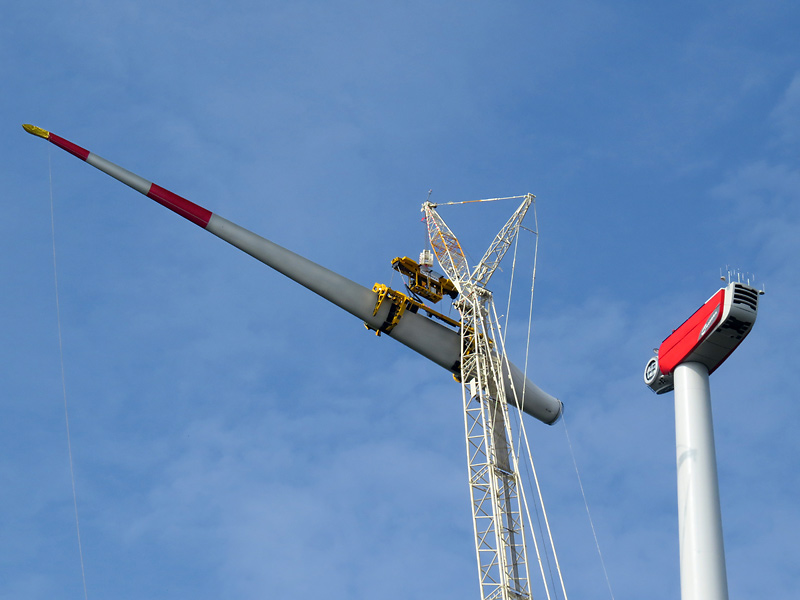

Ein etwas kniffliger Arbeitsschritt ist das Anflanschen, es geht um Millimeter

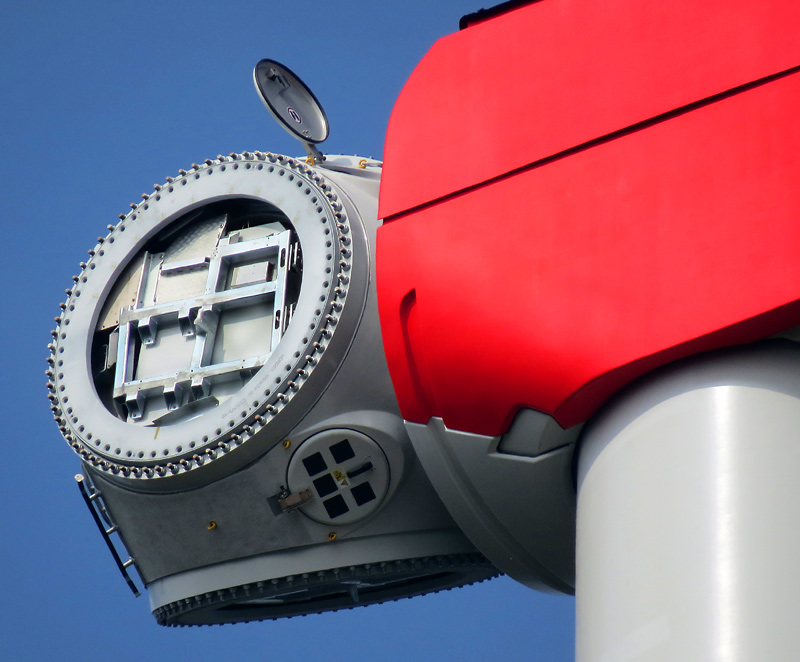

Die Nabe in Nahaufnahme
